精小型電動蝶閥

更新：2018-06-10 14:06:57??????點擊：

品牌：???瑞奇閥門
型號：???XXD971X

產品介紹

精小型電動蝶閥是由：精小型電動執行器和蝶閥兩部分組成。

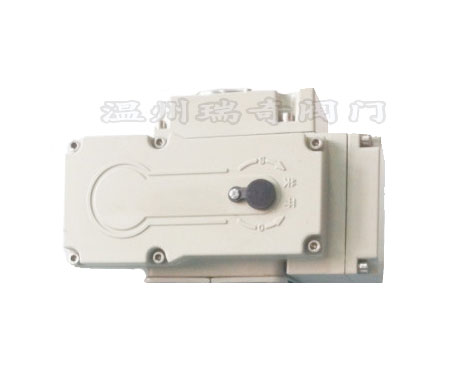

圖①

精小型電動執行器:精小型（如上圖1所顯示）開關型，調節閥，電壓一般分為：DC12V DC24V AC220V AC380V等
該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

一、特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

6、精小又靈敏

二、主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

三、執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

公稱通經(DN)	主要尺寸					法蘭尺寸
	D973H/F		D971F/X		H1	1.0MPa		1.6MPa		2.5MPa
	L	H	L	H	H1	K	n-Фd	K	n-Фd	K	n-Фd
50	43	112	43	63	530	125	4-18	125	4-18	125	4-18
65	46	115	46	70	530	145	4-18	145	4-18	145	8-18
80	46	120	46	83	565	160	4-18	160	8-18	160	8-18
100	52	138	52	105	600	180	8-18	180	8-18	190	8-22
125	56	164	56	115	640	210	8-18	210	8-18	220	8-26
150	56	175	56	137	705	240	8-22	240	8-22	250	8-26
200	60	200	60	164	775	295	8-22	295	12-22	310	12-26
250	68	243	68	206	945	350	12-22	355	12-26	370	12-30
300	78	250	78	230	1070	400	12-22	410	12-26	430	16-30
350	78	280	78	248	1140	460	16-22	470	12-26	490	16-33
400	102	305	102	289	1210	515	16-26	525	16-26	550	16-36
450	114	350	114	320	1335	565	20-26	585	16-30	600	20-36
500	127	380	127	343	1415	620	20-26	650	20-30	660	20-36
600	154	445	154	413	1605	725	20-30	770	20-33	770	20-39
700	165	480	165	478	1844	840	24-30	840	24-36	875	24-42
800	190	530	190	525	2040	950	24-33	950	24-39	990	24-48
900	203	580	203	585	2255	1050	28-33	1050	28-39	1090	28-48
1000	216	650	216	640	2380	1160	28-36	1170	28-42	1210	28-56
1200	254	760	254	755	2640	1380	32-39	1390	32-48	1420	32-5
